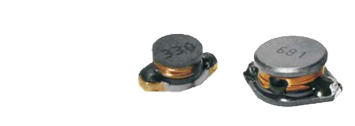

NSLP-E功率电感 大电流绕线电感

特点

名称 范围 概述
尺寸丰富 E1608~E3316
结构 开放式 非屏蔽结构
感量范围 1uH~1000uH E16081uH~330uH；E50221uH~1000uH；E33161uH~1000uH；
公差 20%
测试频率 100khz
直流电阻 0.012~8.000Ω *大值/max
饱和电流 0.18A~20A *大值/max;当达到饱和电流时，电感量下降≤20%
应用领域 移动通信,笔记本电脑；LCD 电视；DC/DC 转换

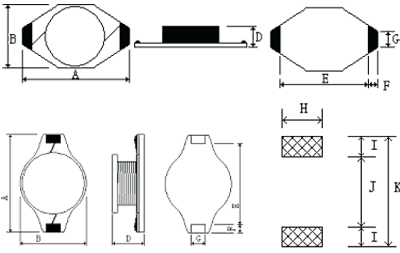

外部尺寸

C型功率电感外部尺寸

感量标准值

1uH 1.1uH 1.5uH 1.5uH 1.8uH 2.2uH 2.5uH
2.7uH 3.3uH 3.9uH 4.7uH 5.6uH 6.8uH 8.2uH
10uH 12uH 15uH 18uH 22uH 27uH 33uH
39uH 47uH 56uH 68uH 82uH 100uH 120uH
150uH 180uH 220uH 270uH 330uH 390uH 470uH
560uH 680uH 820uH 1000uH

外部尺寸对照表（单位：mm）

型号 A B D E F G H I J
NSLP-E1608 6.40 4.10 2.60 4.32 1.02 1.27 3.56 1.40 4.06
NSLP-E3316 12.70 9.20 5.00 7.62 2.54 2.52 2.79 2.92 7.37
NSLP-E5022 18.10 14.10 6.80 12.70 2.54 2.54 2.79 2.92 12.45

NSLP-E型号参数对照表

E系列 电感量(uH) 公差 测试频率 直流电阻Max(Ω) 饱和电流Max (A)
NSLP-E1608-1R0MT□□  1.0 20% 100kHz 0.070 2.90
NSLP-E1608-1R5MT□□  1.5 20% 100kHz 0.085 2.60
NSLP-E1608-2R2MT□□  2.2 20% 100kHz 0.090 2.30
NSLP-E1608-3R3MT□□  3.3 20% 100kHz 0.125 2.00
NSLP-E1608-4R7MT□□  4.7 20% 100kHz 0.160 1.50
NSLP-E1608-6R8MT□□  6.8 20% 100kHz 0.200 1.20
NSLP-E1608-100MT□□  10 20% 100kHz 0.250 1.10
NSLP-E1608-150MT□□  15 20% 100kHz 0.350 0.90
NSLP-E1608-220MT□□  22 20% 100kHz 0.450 0.70
NSLP-E1608-330MT□□  33 20% 100kHz 0.510 0.58
NSLP-E1608-470MT□□  47 20% 100kHz 0.950 0.50
NSLP-E1608-680MT□□  68 20% 100kHz 1.150 0.40
NSLP-E1608-101MT□□  100 20% 100kHz 2.000 0.31
NSLP-E1608-151MT□□  150 20% 100kHz 2.500 0.27
NSLP-E1608-221MT□□  220 20% 100kHz 4.000 0.22
NSLP-E1608-331MT□□  330 20% 100kHz 5.500 0.18
NSLP-E5022-1R0MT□□  1.0 20% 100kHz 0.009 20
NSLP-E5022-2R2MT□□  2.2 20% 100kHz 0.014 16
NSLP-E5022-3R3MT□□  3.3 20% 100kHz 0.018 14
NSLP-E5022-5R6MT□□  5.6 20% 100kHz 0.020 12
NSLP-E5022-100MT□□  10 20% 100kHz 0.031 10
NSLP-E5022-150MT□□  15 20% 100kHz 0.036 8.0
NSLP-E5022-220MT□□  22 20% 100kHz 0.047 7.0
NSLP-E5022-330MT□□  33 20% 100kHz 0.066 5.5
NSLP-E5022-470MT□□  47 20% 100kHz 0.086 4.5
NSLP-E5022-680MT□□  68 20% 100kHz 0.130 3.5
NSLP-E5022-101MT□□  100 20% 100kHz 0.190 3.0
NSLP-E5022-151MT□□  150 20% 100kHz 0.250 2.6
NSLP-E5022-221MT□□  220 20% 100kHz 0.380 2.4
NSLP-E5022-331MT□□  330 20% 100kHz 0.560 1.9
NSLP-E5022-471MT□□  470 20% 100kHz 0.850 1.4
NSLP-E5022-681MT□□  680 20% 100kHz 1.100 1.2
NSLP-E5022-102MT□□  1000 20% 100kHz 1.800 1.0
NSLP-E3316-1R0MT□□  1.0 20% 100kHz 0.011 9.0
NSLP-E3316-1R5MT□□  1.5 20% 100kHz 0.012 8.0
NSLP-E3316-2R2MT□□  2.2 20% 100kHz 0.015 7.0
NSLP-E3316-3R3MT□□  3.3 20% 100kHz 0.018 6.4
NSLP-E3316-4R7MT□□  4.7 20% 100kHz 0.022 5.4
NSLP-E3316-6R8MT□□  6.8 20% 100kHz 0.027 4.6
NSLP-E3316-100MT□□  10 20% 100kHz 0.038 3.8
NSLP-E3316-150MT□□  15 20% 100kHz 0.060 3.0
NSLP-E3316-220MT□□  22 20% 100kHz 0.085 2.6
NSLP-E3316-330MT□□  33 20% 100kHz 0.110 2.0
NSLP-E3316-470MT□□  47 20% 100kHz 0.170 1.6
NSLP-E3316-680MT□□  68 20% 100kHz 0.210 1.4
NSLP-E3316-101MT□□  100 20% 100kHz 0.330 1.2
NSLP-E3316-151MT□□  150 20% 100kHz 0.480 1.0
NSLP-E3316-221MT□□  220 20% 100kHz 0.800 0.8
NSLP-E3316-331MT□□  330 20% 100kHz 1.020 0.6
NSLP-E3316-471MT□□  470 20% 100kHz 1.270 0.5
NSLP-E3316-681MT□□  680 20% 100kHz 2.020 0.4
NSLP-E3316-102MT□□  1000 20% 100kHz 3.000 0.3
