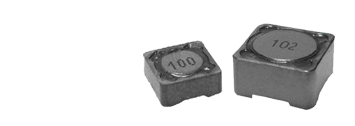

NSLP-M功率电感 大电流屏蔽型绕线电感

特点

名称 范围 概述
尺寸丰富 M0602~M1207
结构 封闭式 屏蔽结构
感量范围 1uH~33000uH M06026.8uH~100uH；M07031uH~1000uH；M07031uH~1000uH；……；M12041uH~33000uH
公差 20%/30%
测试频率 1khz/100khz
直流电阻 0.007Ω~95Ω 最大值/max
饱和电流 0.07A~12A 最大值/max;当达到饱和电流时，电感量下降≤20%
应用领域 移动通信,笔记本电脑；LCD 电视；DC/DC 转换

NSLP-M型号参数对照表

M系列 标称感量(uH)  公差 测试频率 直流电阻 Max(Ω) 饱和电流(A)
NSLP-M0602-6R8NT□□  6.8 30% 1kHz 0.120 1.70
NSLP-M0602-100MT□□  10 20% 1kHz 0.170 1.60
NSLP-M0602-150MT□□  15 20% 1kHz 0.260 1.30
NSLP-M0602-220MT□□  22 20% 1kHz 0.380 1.00
NSLP-M0602-330MT□□  33 20% 1kHz 0.480 0.64
NSLP-M0602-470MT□□  47 20% 1kHz 0.770 0.53
NSLP-M0602-101MT□□  100 20% 1kHz 1.500 0.45
NSLP-M0703-1R0NT□□  1.0 30% 1kHz 0.025 3.60
NSLP-M0703-2R2NT□□  2.2 30% 1kHz 0.035 2.50
NSLP-M0703-100MT□□  10 20% 1kHz 0.072 1.68
NSLP-M0703-120MT□□  12 20% 1kHz 0.098 1.52
NSLP-M0703-150MT□□  15 20% 1kHz 0.130 1.33
NSLP-M0703-180MT□□  18 20% 1kHz 0.140 1.20
NSLP-M0703-220MT□□  22 20% 1kHz 0.190 1.07
NSLP-M0703-270MT□□  27 20% 1kHz 0.210 0.96
NSLP-M0703-330MT□□  33 20% 1kHz 0.240 0.91
NSLP-M0703-390MT□□  39 20% 1kHz 0.320 0.77
NSLP-M0703-470MT□□  47 20% 1kHz 0.360 0.76
NSLP-M0703-560MT□□  56 20% 1kHz 0.470 0.68
NSLP-M0703-680MT□□  68 20% 1kHz 0.520 0.61
NSLP-M0703-820MT□□  82 20% 1kHz 0.690 0.57
NSLP-M0703-101MT□□  100 20% 1kHz 0.790 0.50
NSLP-M0703-121MT□□  120 20% 1kHz 0.890 0.49
NSLP-M0703-151MT□□  150 20% 1kHz 1.270 0.43
NSLP-M0703-181MT□□  180 20% 1kHz 1.450 0.39
NSLP-M0703-221MT□□  220 20% 1kHz 1.650 0.35
NSLP-M0703-271MT□□  270 20% 1kHz 2.310 0.32
NSLP-M0703-331MT□□  330 20% 1kHz 2.620 0.28
NSLP-M0703-391MT□□  390 20% 1kHz 2.940 0.26
NSLP-M0703-471MT□□  470 20% 1kHz 4.180 0.24
NSLP-M0703-561MT□□  560 20% 1kHz 4.670 0.22
NSLP-M0703-681MT□□  680 20% 1kHz 5.730 0.19
NSLP-M0703-821MT□□  820 20% 1kHz 6.540 0.18
NSLP-M0703-102MT□□  1000 20% 1kHz 9.440 0.16
NSLP-M0704-1R0NT□□  1.0 30% 1kHz 0.022 6.00
NSLP-M0704-2R2NT□□  2.2 30% 1kHz 0.030 3.00
NSLP-M0704-100MT□□  10 20% 1kHz 0.049 1.84
NSLP-M0704-120MT□□  12 20% 1kHz 0.058 1.71
NSLP-M0704-150MT□□  15 20% 1kHz 0.081 1.47
NSLP-M0704-180MT□□  18 20% 1kHz 0.091 1.31
NSLP-M0704-220MT□□  22 20% 1kHz 0.110 1.23
NSLP-M0704-330MT□□  33 20% 1kHz 0.170 0.96
NSLP-M0704-390MT□□  39 20% 1kHz 0.230 0.91
NSLP-M0704-470MT□□  47 20% 1kHz 0.260 0.88
NSLP-M0704-560MT□□  56 20% 1kHz 0.350 0.75
NSLP-M0704-680MT□□  68 20% 1kHz 0.380 0.69
NSLP-M0704-820MT□□  82 20% 1kHz 0.430 0.61
NSLP-M0704-101MT□□  100 20% 1kHz 0.610 0.60
NSLP-M0704-121MT□□  120 20% 1kHz 0.660 0.52
NSLP-M0704-151MT□□  150 20% 1kHz 0.880 0.46
NSLP-M0704-181MT□□  180 20% 1kHz 0.980 0.42
NSLP-M0704-221MT□□  220 20% 1kHz 1.170 0.36
NSLP-M0704-271MT□□  270 20% 1kHz 1.640 0.34
NSLP-M0704-331MT□□  330 20% 1kHz 1.860 0.32
NSLP-M0704-391MT□□  390 20% 1kHz 2.850 0.29
NSLP-M0704-471MT□□  470 20% 1kHz 3.010 0.26
NSLP-M0704-561MT□□  560 20% 1kHz 3.620 0.23
NSLP-M0704-681MT□□  680 20% 1kHz 4.630 0.22
NSLP-M0704-821MT□□  820 20% 1kHz 5.200 0.20
NSLP-M0704-102MT□□  1000 20% 1kHz 6.000 0.18
NSLP-M1004-1R5NT□□  1.5 30% 100kHz 0.017 10.0
NSLP-M1004-2R5NT□□  2.5 30% 100kHz 0.021 7.50
NSLP-M1004-3R3NT□□  3.3 30% 100kHz 0.035 6.00
NSLP-M1004-3R8NT□□  3.8 30% 100kHz 0.035 6.00
NSLP-M1004-4R7NT□□  4.7 30% 100kHz 0.028 5.50
NSLP-M1004-5R2NT□□  5.2 30% 100kHz 0.028 5.50
NSLP-M1004-7R0NT□□  7.0 30% 100kHz 0.038 4.80
NSLP-M1004-100MT□□  10 20% 100kHz 0.043 4.40
NSLP-M1004-120MT□□  12 20% 100kHz 0.060 4.00
NSLP-M1004-150MT□□  15 20% 100kHz 0.068 3.60
NSLP-M1004-180MT□□  18 20% 100kHz 0.070 3.30
NSLP-M1004-220MT□□  22 20% 100kHz 0.090 2.90
NSLP-M1004-270MT□□  27 20% 100kHz 0.117 2.60
NSLP-M1004-330MT□□  33 20% 100kHz 0.120 2.40
NSLP-M1004-470MT□□  47 20% 100kHz 0.190 2.10
NSLP-M1004-680MT□□  68 20% 100kHz 0.350 1.50
NSLP-M1004-820MT□□  82 20% 100kHz 0.385 1.45
NSLP-M1004-101MT□□  100 20% 100kHz 0.430 1.35
NSLP-M1004-151MT□□  150 20% 100kHz 0.506 1.15
NSLP-M1004-181MT□□  180 20% 100kHz 0.627 1.00
NSLP-M1004-221MT□□  220 20% 100kHz 0.756 0.92
NSLP-M1004-271MT□□  270 20% 100kHz 0.950 0.75
NSLP-M1004-331MT□□  330 20% 100kHz 1.090 0.70
NSLP-M1004-471MT□□  470 20% 100kHz 1.900 0.60
NSLP-M1204-1R0NT□□  1.0 30% 100kHz 0.008 12.00
NSLP-M1204-1R6NT□□  1.6 30% 100kHz 0.009 8.00
NSLP-M1204-3R9NT□□  3.9 30% 100kHz 0.018 6.50
NSLP-M1204-4R7NT□□  4.7 30% 100kHz 0.022 5.70
NSLP-M1204-6R2NT□□  6.2 30% 100kHz 0.028 4.90
NSLP-M1204-6R8NT□□  6.8 30% 100kHz 0.028 4.90
NSLP-M1204-100MT□□  10 20% 100kHz 0.035 4.50
NSLP-M1204-120MT□□  12 20% 100kHz 0.038 4.00
NSLP-M1204-150MT□□  15 20% 100kHz 0.050 3.20
NSLP-M1204-180MT□□  18 20% 100kHz 0.057 3.10
NSLP-M1204-220MT□□  22 20% 100kHz 0.066 2.90
NSLP-M1204-270MT□□  27 20% 100kHz 0.080 2.80
NSLP-M1204-330MT□□  33 20% 100kHz 0.097 2.70
NSLP-M1204-390MT□□  39 20% 100kHz 0.132 2.10
NSLP-M1204-470MT□□  47 20% 100kHz 0.150 1.90
NSLP-M1204-560MT□□  56 20% 100kHz 0.190 1.80
NSLP-M1204-680MT□□  68 20% 100kHz 0.220 1.50
NSLP-M1204-820MT□□  82 20% 100kHz 0.260 1.30
NSLP-M1204-101MT□□  100 20% 100kHz 0.308 1.20
NSLP-M1204-121MT□□  120 20% 100kHz 0.380 1.10
NSLP-M1204-151MT□□  150 20% 100kHz 0.530 0.95
NSLP-M1204-181MT□□  180 20% 100kHz 0.620 0.85
NSLP-M1204-221MT□□  220 20% 100kHz 0.700 0.80
NSLP-M1204-271MT□□  270 20% 100kHz 0.876 0.60
NSLP-M1204-331MT□□  330 20% 100kHz 0.990 0.50
NSLP-M1204-471MT□□  470 20% 100kHz 1.300 0.40
NSLP-M1204-152MT□□  1500 20% 100kHz 4.000 0.29
NSLP-M1204-333MT□□  33000 20% 100kHz 95.000 0.07
NSLP-M1205-1R3NT□□  1.3 30% 100kHz 0.012 8.00
NSLP-M1205-2R1NT□□  2.1 30% 100kHz 0.014 7.00
NSLP-M1205-3R1NT□□  3.1 30% 100kHz 0.017 6.00
NSLP-M1205-4R4NT□□  4.4 30% 100kHz 0.020 5.00
NSLP-M1205-5R8NT□□  5.8 30% 100kHz 0.021 4.40
NSLP-M1205-7R5NT□□  7.5 30% 100kHz 0.024 4.20
NSLP-M1205-100MT□□  10 20% 1kHz 0.025 4.00
NSLP-M1205-120MT□□  12 20% 1kHz 0.027 3.50
NSLP-M1205-150MT□□  15 20% 1kHz 0.030 3.30
NSLP-M1205-180MT□□  18 20% 1kHz 0.034 3.00
NSLP-M1205-220MT□□  22 20% 1kHz 0.042 2.80
NSLP-M1205-270MT□□  27 20% 1kHz 0.051 2.30
NSLP-M1205-330MT□□  33 20% 1kHz 0.065 2.10
NSLP-M1205-390MT□□  39 20% 1kHz 0.068 2.00
NSLP-M1205-470MT□□  47 20% 1kHz 0.075 1.80
NSLP-M1205-560MT□□  56 20% 1kHz 0.110 1.70
NSLP-M1205-680MT□□  68 20% 1kHz 0.120 1.50
NSLP-M1205-820MT□□  82 20% 1kHz 0.140 1.40
NSLP-M1205-101MT□□  100 20% 1kHz 0.198 1.30
NSLP-M1205-121MT□□  120 20% 1kHz 0.220 1.10
NSLP-M1205-151MT□□  150 20% 1kHz 0.230 1.00
NSLP-M1205-181MT□□  180 20% 1kHz 0.290 0.90
NSLP-M1205-221MT□□  220 20% 1kHz 0.400 0.80
NSLP-M1205-271MT□□  270 20% 1kHz 0.460 0.75
NSLP-M1205-331MT□□  330 20% 1kHz 0.510 0.68
NSLP-M1205-391MT□□  390 20% 1kHz 0.690 0.65
NSLP-M1205-471MT□□  470 20% 1kHz 0.770 0.58
NSLP-M1205-561MT□□  560 20% 1kHz 0.860 0.54
NSLP-M1205-681MT□□  680 20% 1kHz 1.200 0.48
NSLP-M1205-821MT□□  820 20% 1kHz 1.340 0.43
NSLP-M1205-102MT□□  1000 20% 1kHz 1.900 0.40
NSLP-M1205-472MT□□  4700 20% 1kHz 8.280 0.30
NSLP-M1205-802MT□□  8000 20% 1kHz 15.000 0.22
NSLP-M1205-103MT□□  10000 20% 1kHz 20.000 0.12
NSLP-M1207-1R0NT□□  1.0 30% 100kHz 0.0070 9.80
NSLP-M1207-2R2NT□□  2.2 30% 100kHz 0.0115 7.50
NSLP-M1207-3R3NT□□  3.3 30% 100kHz 0.0135 7.50
NSLP-M1207-4R7NT□□  4.7 30% 100kHz 0.0158 6.80
NSLP-M1207-100MT□□  10 20% 1kHz 0.0216 5.40
NSLP-M1207-120MT□□  12 20% 1kHz 0.0243 4.90
NSLP-M1207-150MT□□  15 20% 1kHz 0.0270 4.50
NSLP-M1207-180MT□□  18 20% 1kHz 0.0392 3.90
NSLP-M1207-220MT□□  22 20% 1kHz 0.0432 3.60
NSLP-M1207-270MT□□  27 20% 1kHz 0.0459 3.40
NSLP-M1207-330MT□□  33 20% 1kHz 0.0648 3.00
NSLP-M1207-390MT□□  39 20% 1kHz 0.0729 2.75
NSLP-M1207-470MT□□  47 20% 1kHz 0.1000 2.50
NSLP-M1207-560MT□□  56 20% 1kHz 0.110 2.35
NSLP-M1207-680MT□□  68 20% 1kHz 0.140 2.10
NSLP-M1207-820MT□□  82 20% 1kHz 0.160 1.95
NSLP-M1207-101MT□□  100 20% 1kHz 0.220 1.70
NSLP-M1207-121MT□□  120 20% 1kHz 0.250 1.60
NSLP-M1207-151MT□□  150 20% 1kHz 0.280 1.42
NSLP-M1207-181MT□□  180 20% 1kHz 0.350 1.30
NSLP-M1207-221MT□□  220 20% 1kHz 0.390 1.16
NSLP-M1207-271MT□□  270 20% 1kHz 0.560 1.06
NSLP-M1207-331MT□□  330 20% 1kHz 0.640 0.95
NSLP-M1207-391MT□□  390 20% 1kHz 0.700 0.88
NSLP-M1207-471MT□□  470 20% 1kHz 0.980 0.79
NSLP-M1207-561MT□□  560 20% 1kHz 1.070 0.73
NSLP-M1207-681MT□□  680 20% 1kHz 1.460 0.67
NSLP-M1207-821MT□□  820 20% 1kHz 1.640 0.60
NSLP-M1207-102MT□□  1000 20% 1kHz 1.820 0.55
