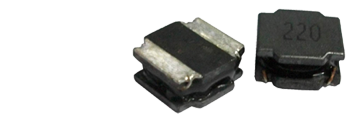

NSLP-P功率电感 超薄/屏蔽型绕线电感

特点

名称 范围 概述
尺寸丰富 P3015~P8040
结构 封闭式 屏蔽结构
感量范围 1uH~220uH P30151uH~47uH；P40181uH~220uH；P60201uH~22uH；……；P80404.7uH~100uH
公差 20%/30%
测试频率 100khz
直流电阻 0.018Ω~4Ω 最大值/max
饱和电流 0.27A~4.7A 最大值/max;当达到饱和电流时，电感量下降≤30%
应用领域 手机、PDF、液晶显示器等小型DC/DC变换器用；DC/DC转换。

NSLP-P型号参数对照表

P系列 电感量(uH) 公差 测试频率 直流电阻Max(Ω) 饱和电流Max (A)
Part Number H Tolerance Test Freq. DCR( ) Isat(A)
NSLP-P3015-1R0NT 1.0 30% 100kHz 0.030 30% 2.10
NSLP-P3015-1R5NT 1.5 30% 100kHz 0.040 30% 1.80
NSLP-P3015-2R2NT 2.2 30% 100kHz 0.060 30% 1.48
NSLP-P3015-3R3MT 3.3 20% 100kHz 0.080 30% 1.21
NSLP-P3015-4R7MT 4.7 20% 100kHz 0.120 30% 1.02
NSLP-P3015-6R8MT 6.8 20% 100kHz 0.160 30% 0.87
NSLP-P3015-100MT 10 20% 100kHz 0.230 30% 0.70
NSLP-P3015-150MT 15 20% 100kHz 0.360 30% 0.56
NSLP-P3015-220MT 22 20% 100kHz 0.520 30% 0.47
NSLP-P3015-330MT 33 20% 100kHz 0.840 30% 0.39
NSLP-P3015-470MT 47 20% 100kHz 1.340 30% 0.32
NSLP-P4018-1R0NT 1.0 30% 100kHz 0.030 30% 4.00
NSLP-P4018-2R2NT 2.2 30% 100kHz 0.060 30% 2.70
NSLP-P4018-3R3MT 3.3 20% 100kHz 0.070 30% 2.00
NSLP-P4018-4R7MT 4.7 20% 100kHz 0.090 30% 1.70
NSLP-P4018-6R8MT 6.8 20% 100kHz 0.110 30% 1.45
NSLP-P4018-100MT 10 20% 100kHz 0.180 30% 1.20
NSLP-P4018-150MT 15 20% 100kHz 0.250 30% 0.94
NSLP-P4018-220MT 22 20% 100kHz 0.360 30% 0.80
NSLP-P4018-330MT 33 20% 100kHz 0.530 30% 0.65
NSLP-P4018-470MT 47 20% 100kHz 0.650 30% 0.57
NSLP-P4018-680MT 68 20% 100kHz 1.000 30% 0.47
NSLP-P4018-101MT 100 20% 100kHz 1.500 30% 0.40
NSLP-P4018-151MT 150 20% 100kHz 2.500 30% 0.31
NSLP-P4018-221MT 220 20% 100kHz 4.000 30% 0.27
NSLP-P6020-1R5NT 1.5 30% 100kHz 0.026 30% 4.00
NSLP-P6020-2R2NT 2.2 30% 100kHz 0.034 30% 3.20
NSLP-P6020-3R3MT 3.3 20% 100kHz 0.040 30% 2.80
NSLP-P6020-4R7MT 4.7 20% 100kHz 0.058 30% 2.40
NSLP-P6020-6R8MT 6.8 20% 100kHz 0.085 30% 2.00
NSLP-P6020-100MT 10 20% 100kHz 0.125 30% 1.70
NSLP-P6020-220MT 22 20% 100kHz 0.290 30% 1.05
NSLP-P6045-4R7MT 4.7 20% 100kHz 0.031 30% 4.00
NSLP-P6045-6R8MT 6.8 20% 100kHz 0.038 30% 3.80
NSLP-P6045-100MT 10 20% 100kHz 0.047 30% 3.00
NSLP-P6045-150MT 15 20% 100kHz 0.077 30% 2.30
NSLP-P6045-220MT 22 20% 100kHz 0.115 30% 1.90
NSLP-P6045-330MT 33 20% 100kHz 0.145 30% 1.50
NSLP-P6045-470MT 47 20% 100kHz 0.220 30% 1.30
NSLP-P6045-680MT 68 20% 100kHz 0.330 30% 1.00
NSLP-P6045-101MT 100 20% 100kHz 0.500 30% 0.80
NSLP-P8040-4R7MT 4.7 20% 100kHz 0.018 30% 4.70
NSLP-P8040-6R8MT 6.8 20% 100kHz 0.025 30% 4.00
NSLP-P8040-100MT 10 20% 100kHz 0.034 30% 3.40
NSLP-P8040-150MT 15 20% 100kHz 0.050 30% 2.70
NSLP-P8040-220MT 22 20% 100kHz 0.089 30% 2.20
NSLP-P8040-330MT 33 20% 100kHz 0.100 30% 1.90
NSLP-P8040-470MT 47 20% 100kHz 0.150 30% 1.50
NSLP-P8040-680MT 68 20% 100kHz 0.230 30% 1.20
NSLP-P8040-101MT 100 20% 100kHz 0.290 30% 1.00
